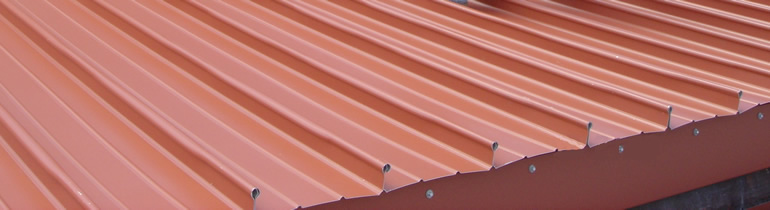

Metal Kilit Geçme Sistemi

Yeni bir Çatı Kaplama uygulaması olan bu sistem son zamanlarda ülkemizde de büyük rağbet görmeye başlamıştır.Özellikle uzunluğu fazla olan çatı boylarının geçilmesi gereken çatılarda, tonoz binalarda ve özel projelerde (Havaalanı, Stadyum v.b.) kullanılan özel bir sistemdir.

H: 65 mm Hadve Yüksekliğine sahip bu sistemde, değişik ebatlardaki (400 mm – 430 mm – 500 mm) Kenet Tavalar ile, her türlü mimari çözüme uygun kaplama yapılabilmektedir.

Ayrıca İç Bükey ve Dış Bükey bükümleri tam otomatik olarak yapabilen Tonoz Bükme Makinamız ile, ihtiyaç duyulan her türlü kesitin eğimi ve bükümü yapılabilmektedir.

• Kilit geçme çatı kaplama sistemi kendine has aksesuarları ile birlikte eksiksiz bir sistemdir.
• Panel üretimi seyyar olması sebebiyle nakliye avantajı ve zaman tasarrufu sağlar.
• İstenilen boyda üretim yapma kabiliyetinde olan üretim hattımız, çatı hizasına vinç yardımı ile çıkarılmakta ve bu sayede eksiz üretilen çatı panellerinin çatıya doğrudan montajı sağlanmaktadır.
• Kilit geçme çatı kaplama sisteminin panel hadve yükseklikleri 65 mm olması sebebiyle düşük eğimlerde dahi su sızdırmazlığını koruyabilmektedir.
• Kilit geçme çatı kaplama sisteminin vidasız olarak sabitlendiği "Halterler" sayesinde daimi olarak panellerin genleşmesine sağlıklı cevap verebilmektedir.
• Kilit geçme çatı kaplama sisteminde özel bağlantı aparatları sayesinde, yürüme yolları, faraday kafesi, güvenlik halatları gibi harici unsurlar çatı kabuğunun delinmesine gerek kalmaksızın sabitlenebilmektedir.

Teknik Özelikleri

• Hadve yüksekliği 65 mm
• Panel genişliği 400mm, 430mm ve 500mm
• İstenilen boyda eksiz üretim
• 120mm'den 500mm'e arasında ışınsal profiller üretimi
• Alüminyum, BGS, paslanmaz çelik, bakır ve Titanyum-Çinko gibi farklı ürünler ile üretim imkanı
• Panellerde iç ve dış bükey üretim
• İstenilen renkte, PVDF ve Polyester boya yüzeyleri
• Isı köprüsü oluşturmayan halterler
• %1 eğimde uygulanabilme olanağı

Metal Kenet ve Trapez Kenet

Bu sistem metal panellerin vida kullanmadan birbirine kenetlenerek çatıya monte edilmesidir. Diğer alternatif çatı kaplamalarına ek olarak oluşturulan bu sistemde sunulan avantajlar, bu kesit seçimini daha cazip hale getirmektedir.

Dere ucundan diğer dere ucuna kadar tek parçadan oluşturulabilen bu sistem sayesinde, eksiz geniş uzunlukları özelliklede tonoz (radius) çatıları rahatça geçmemizde bize avantaj sağlamaktadır.

İstenilen genişlikte (210-800 mm arası faydalı en) şantiye ortamında üretilen bu ürün sayesinde, yerinde ölçünün getirdiği zaiyatsız ve sorunsuz boylandırmanın yanında, estetik bir doku ve görüntü elde edilmektedir.

Mevcut konstrüksiyon ve alt yapıya göre seçilebilen kesitler sayesinde, optimum kalınlık ve izolasyon sağlanarak gereksiz yüklerden ve masraflardan kurtulmamızı sağlamaktadır.

Düşük eğimli çatılarda da kullanılabilen bu sistemde, daha geniş aşık aralığını geçebilmek ve çatıya daha fazla mukavemet sağlamak için TRAPEZ KENET ( 375–475–500 mm faydalı en) şeklinde de uygulanabilmektedir.

İstenilen renk, kesit, genişlik ve izolasyon seçenekleriyle bize bir çok alternatif çeşidi sunması da sistemin en önemli özelliklerinden biridir.Sanayi tipi yapılarda olduğu kadar, son zamanlarda özellikle konut ve diğer yapılarda da oldukça ilgi gören bu sistem, yapının görsel zenginliğini gözler önüne sermektedir.

Yerinde Uygulama Sandviç Sistem

Çatı ve cephe yüzeylerinin iki kat metal ve aralarına serilen ısı & ses izolasyonu malzemesi taş yünü veya camyünü ile şantiyede oluşturulan sisteme verilen isimdir.Sistem sırasına göre monte edilen katmanlardan istediğiniz özellikteki alternatifli malzemeleri kullanabileceğiniz özel bir uygulamadır.

Sistemin Avantajları

• Oluşturulan sistemde,her katman birbirinden bağımsız olarak çalıştırılır.(Alt traperz,Son Kat Yüzey kaplaması,izolasyon)
• A-1 sınıfı yanmazlık özelliğine sahip taşyünü kullanımı ile oluşturulan Sandviç Sistemler,yapılar için gerekli yangın güvenliği sağlanmaktadır.
• Son kat yüzey kaplaması olarak Tek Kat Trapez, Metal Kenet veya Trapez Kenet gibi alternatifli kaplama malzemeleri kullanılabilmektedir.
• % 6 den büyük eğimli çatılarda alt katmanların üstünde son kat olarak Tek Kat Trapez malzemesi kullanılabilmektedir.
• Tonuz (Radius) Çatı uygulamalarında mahyadan dereye eksiz olarak Metal Kenet veya Trapez Kenet malzemesi kullanılabilmektedir.
• Özellikle düşük eğimli (%1,5) çatılarda son kat olarak mahyadan dereye tek boy Trapez Kenet malzemesi kullanılabilmektedir.
• Uzay çatı ya da aşık aralıklarının fazla olduğu binalarda,alt katman olarak kullanılan Trapez sacı,taşıma kapasitesine uygun değişik profil çeşitleri ile daha ekonomik ve sağlam bir taşıyıcı sistem oluşturmamıza yardımcı olabilmektedir.
• Alt katmanda perfore edilmiş malzeme tercih edilmesi durumunda,yapıya akustik özellik kazandırır.

• Taşıyıcı Konstrüksiyon
• Tek Kat Trapez
• Nem Bariyeri
• Z Profil
• Isı Köprü Bandı
• İzolasyon (taşyünü-camyünü)
• Buhar Dengeleyici
• Tek Kat Trapez-Metal Kenet Profili
• Dere Saçak Aksesuarı
• Dere
• Dolgu Bloğu

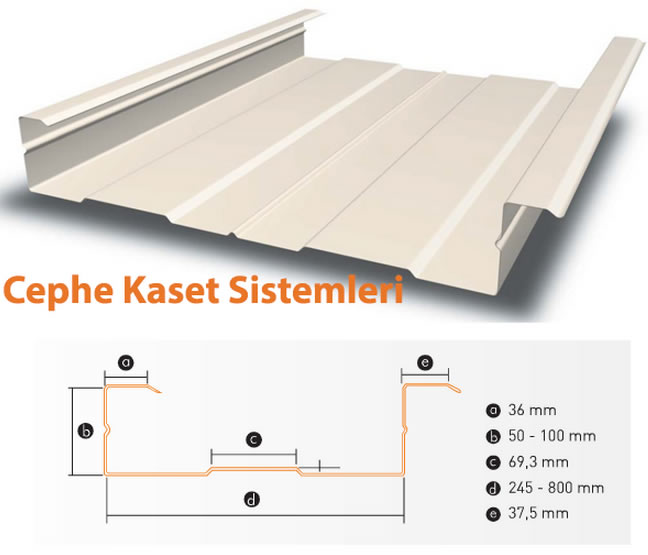

CEPHE KASET SİSTEM AVANTAJLARI

• İkincil taşıyıcı çelik konstrüksiyona gerek olmadan kolondan kolona montaj imkanı sunar.
• Taşyünü iç dolgu malzemesi ile yangın dayanımı sağlar.
• Kaset üzeri hem yatay hem de düşey döşenebilen son kat farklı formlardaki trapezler ile estetik görünüm kazandırır.
• Bina iç yüzeyinden bakıldığında konstrüksiyonsuz sade ve temiz yüzey imkanı sunar.
• Perfore edilmiş Kasetler tercih edilirse ses absorve ederek yapıya akustik özellik kazandırır.
• Sistem genellikle cephede kullanılıyor olsa da. çatıda da kullanılabilir.
• Kasetlerin aralarında Z profillerin vidalar ile tespiti ve lamba zivana formu ilave bir taşıyıcılık sağlar. (Yük tablolarındaki kapasiteye ilaveten)
• İstenilen boyda üretilerek yerinde uygulama esasına dayalı sandviç sistem sayesinde birbirlerinden bağımsız çalıştırılan 3 farklı malzemenin (Kaset, Üst Trapez. Taşyünü) bağımsız çalışmalarına müsaade eden bir sistemdir. Özellikle genleşme, aderans (yapışma), taşıma ve uzun boy kullanabilme avantajlarına sahiptir.

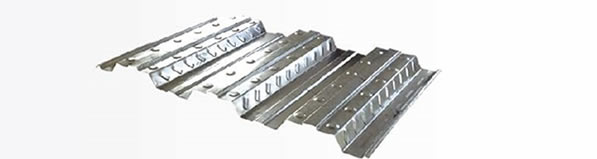

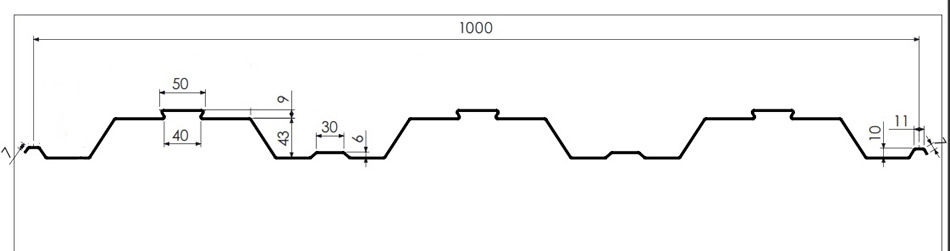

Beton Altı Deck Trapezimiz 53 mm hadve yüksekliği ve gelişmiş form özellikleriyle beton ve çelik arasında mükemmel bir kompozit bütünlük sağlar. Taşıma kapasitesinin maksimum olduğu bu özel trapez sayesinde geniş açıklıklar rahatlıkla geçilebilir.

Birbirine zıt yönlerde ve hadveler üzerinde yükseltilmiş yatay kabartmalar sayesinde, çelik ve sertleşmiş beton arasında mükemmel bir bağlantı sağlanır.

53/1000 Deck Trapezin faydalı eni 1000 mm’dir. Geniş ve efektif kaplama alanı sayesinde hem malzemede hem de işçilikte büyük ekonomi sağlar.

53/1000 Deck Trapez roll-form olarak üretilmektedir. Maksimum üretim boyu 16 m olan Deck Trapez, kalınlık olarak 0,70 mm'den, maksimum 1,50 mm'ye kadar üretilebilmektedir.

Avantajları

• Özel formu sayesinde geniş açıklıkları geçebilir.
• Kalınlık olarak, t: 1,50 mm’ye kadar üretilebildiğinden daha geniş açıklıları geçebilmemize olanak sağlar.
• Galvaniz olarak üretilebildiği gibi, Boyalı Galvaniz olarak ta üretilebilmektedir. Bu sayede alttan hoş ve güzel bir görünüm sağlandığından, malzemenin saklanması için ekstra bir maliyete gerek kalmamaktadır.
• Faydalı alanı 1000 mm olduğundan, hem malzemede hem de işçilikte büyük ekonomi sağlar.
• Kalıcı kalıp olarak kullanılabilir.
• Hafif ve normal beton ile kullanılabilir.
• Kabartmalar sayesinde ekstra bütünlük sağlar.
• Sistemde Çelik iskelet kullanılması durumunda destek çerçeveyi güçlendirir.
• Ekstra gerilme mukavemeti sağlar.
• Montajda hız ve pratiklik kazandırır.

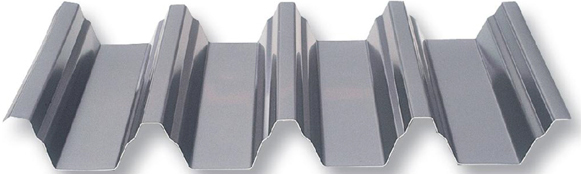

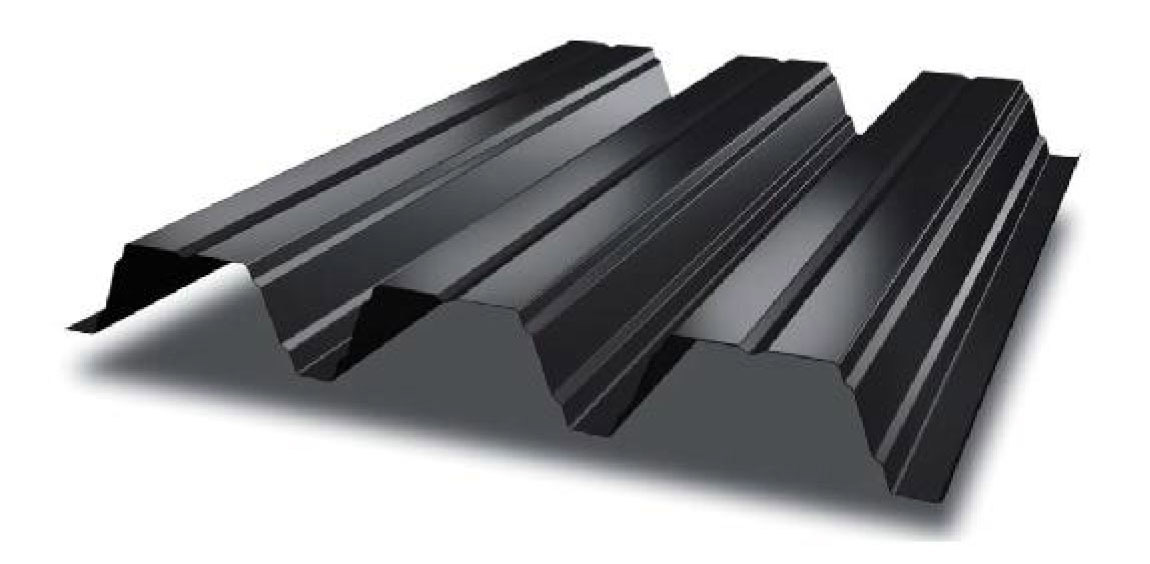

Yüksek Hadveli Trapez boyalı galvaniz sac veya galvaniz sacdan imal edilen tek kat trapezdir. Özel üretim kapsamında olan bu form, çatı ve cephenin yanı sıra betonarme altı kalıp olarak da kullanılmaktadır.

Özel hadve yüksekliğine sahip bu trapez, çelik çatılarda makastan makasa iki açıklığı geçebildiği için, çatı konstrüksiyonunda gerekli olan aşık gereksinimi ortadan kaldırır, bağlantı detaylarında ve işçilikte de önemli avantajlar sağlar.

Trapez formu sayesinde uzun açıklıklarda kullanılabileceği gibi, yerinde uygulama çift kat sitemlerde altta kaplama olarak da uygulanmaktadır.Özellikle Perforeli Yüksek Hadveli Trapez kullanılması durumunda, bina içerisindeki sesi absorbe etmemiz mümkündür.

Delikli yapısı sayesinde sesi içine hapseder ve yankı yapmasını engeller. Özellikle çok gürültülü, kalabalık ortamlarda ( Havaalanları v.b. gibi ) kullanılması tavsiye edilen bir sistemdir.

Yüksek Hadveli Trapezin Avantajları

• İkincil taşıyıcı çelik konstrüksiyona gerek olmadan makastan makasa montaj imkanı sunar.
• Taşyünü iç dolgu malzemesi ile yangın dayanımı sağlar. Üst katmanda (Bitiş malzemesi) farklı alternatif seçenekler kullanılabilir. (Trapez, Metal Kenet, Membran v.s.)
• Bina iç yüzeyinde bakıldığında konstrüksiyonsuz sade ve temiz yüzey imkanı sunar.
• Perfore edilmiş trapez tercih edilirse ses absorbe ederek yapıya akustik özellik verir.
• Trapez aralarında Z Profillerin vidalar ile tespiti ve lamba zivana formu ilave taşıyıcılık sağlar. (Yük tablolarına ilaveten)
• İstenilen boyda üretilerek yerinde uygulama esasına dayalı sandviç sistem sayesinde birbirlerinden bağımsız çalıştırılan 3 farklı malzemenin (Alt trapez, Üst trapez, Taşyünü) çalışmasına müsaade eden bir sistemdir. Özellikle genleşme, aderans (yapışma), taşıma ve uzun boy kullanabilme avantajlarına sahiptir.

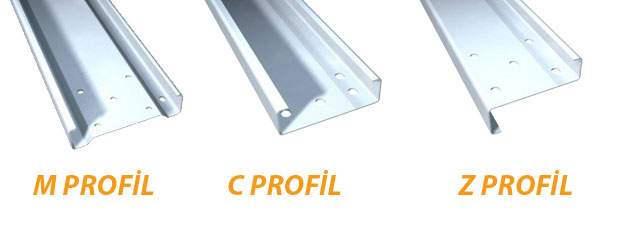

Üretim portföyümüzde bulunan profil çekme makinasının yanı sıra, yeni siparişini verdiğimiz dünyanın bu konuda lider makine üreticisi HAYES INTERNATIONAL Profil makinamızın gelişi ile birlikte aşık ve kuşak profilleri olarak kullanılan M-C-Z profilleri rollforming sistemde sürekli çekme hattı ile üretilebilecektir.

Bu profiller, kalınlık olarak t:3,50 mm’ e kadar, genişlik (web) olarak da 75 mm ile 300 mm arası üretilebilmektedir.

Yeni makinalarımız ile artık profiller delikli olarak da üretilebilecektir. Ayrıca makinamız TÜRKİYE’de İLK DEFA ikinci dudaklı üretim yaparak ekstra mukavemet sağlayan özel profillerde üretebilmektedir.

Çelik Yapı Profillerinden en uygun kesit seçimi için müşterilerine ücretsiz Teknik Destek hizmeti vermektedir. Statik Hesap Programımız ve Statikçilerimiz ile birlikte her projeye özel hesap yapılmakta ve bu hesaplarla o projeye en uygun profil kesiti seçilmektedir. Bu sayede gereksiz maliyetlerden kurtulup, maksimum taşıma değerlerine minimum maliyetle ulaşabilmeniz sağlanmaktadır.

Avantajları

• Profiller t: 3,50 mm’e kadar üretilerek daha geniş açıklıkları geçebilmemize olanak sağlamaktadır.
• Hafif olduğu için maliyeti düşüktür. Aynı mukavemet değerlerine sahip olmasına rağmen, diğer malzemelere göre yaklaşık % 45 daha hafif oluşu, maliyetini de aynı oranda düşürür.
• Bu profiller esnek bir yapıya sahiptir.
• TÜRKİYE’de İLK DEFA üretilebilen İkinci Dudak bükümü sayesinde, malzemeye ekstra mukavemet kazandırılmaktadır.
• Bu profiller diğer malzemelerden üretildiği gibi, galvaniz malzemeden üretildiği zaman, astar, boya veya herhangi bir bakım gerektirmez.
• Bu profillerin diğer malzemelere göre nakliyesi ve montajı daha kolaydır. Bu profiller sayesinde şantiye ortamında kesme, bükme, delme, kaynak v.b. işlemlere gerek duyulmaz.
• Teknik Destek hizmeti sayesinde, her projeye özel en uygun profil kesitinin seçilmesine yardımcı olunmaktadır.
• Bu profiller roolforming sistem sayesinde, diğer malzemelerin aksine sadece 6 m veya 12 m değil, istenilen boylarda üretilebilmektedir. Bu sistem sayesinde malzemede zaiyat minimuma inmektedir.
